Gofrētā kartona dubultā virsma

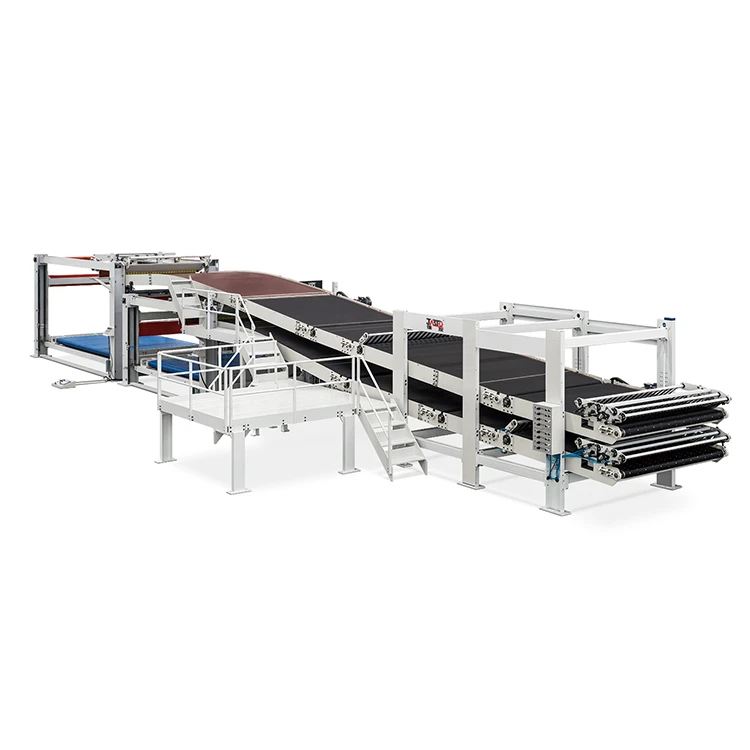

Corrugated Cardboard Double Facer （Stacker）

Gofrētā kartona ražošanas līnija Dry End sērija

NC servo divslāņu krāvējs uz leju

Vispārīgs ievads par aprīkojumu

This corrugated cardboard double facer （stacker）machine is used for board arrangement, overlapping conveying, stacking and transverse discharge completed at late segment of production lines. It could be able to match with high and mid-speed corrugated paper production lines, realize automatic counting with computer and automatically separate stacks based on preset number of each stack and precisely change the order automatically.

Improved Code: I, generation I; Ⅱ, generation II and etc.

Līnijas ātrums: 220m/min

Krāvēja dēļu pieņemšanas platformas pieņemšanas garums: 3600/2700

Darba platums: 1800, 2200, 2500

LD2: datorizēts divslāņu skaitīšanas krāvējs

NC krāvējs

Elektriskā pneimatiskā daļa

Servo motors un VF motors

Pneimatiskie komponenti no SMC, Air Tac

Iedarbināšanas daļa

Augstas kvalitātes karsti velmēta{0}}kanāla tērauda rāmis

Pārvades veltnis, kas izgatavots no augstas-kvalitatīvas bezšuvju tērauda caurules un precīzi novilktām tērauda caurulēm, kurām tiek veikta dinamiska līdzsvara pārbaude;

Šveice Rapplon transportēšanas lente

Transmisijas daļa

Importēta sinhronā josta

HRB precīzs gultnis

Importēta sakabe

Vadības daļa

Piekares groza platformas pacelšanas vadība: servomotors

Transportēšanas segmenta transportēšanas vadība: Schneider frekvences pārveidotājs

Aizmugurējās deflektora vadība: Ātra pozicionēšana, ko kontrolē servomotors

Lift Control: Servo precīzs aprēķins

Darbības uzraudzība: Schneider skārienekrāns

Uzraudzības vadība: Schneider PLC, PEPPERL FUCHS tuvuma slēdzis, optoelektroniskais slēdzis

Zemsprieguma-ierīces: Schneider

Funkcionālā funkcija

Augšējā slānī tiek izmantota četru{0}}segmentu plakana lente dēļu transportēšanai, bet apakšējā slānī tiek izmantota trīs segmentu plakana lente dēļu transportēšanai, kuras abas tiek kontrolētas sinhroni ar ražošanas līnijas ātrumu, un abu ātrumu var automātiski pielāgot skursteņa vai pasūtījuma maiņas laikā. lai nodrošinātu vienmērīgu un uzticamu darbību

Augšējais slānis un apakšējais slānis tiek darbināti atsevišķi, lai vienlaikus varētu sakraut divas specifikācijas dēļus.

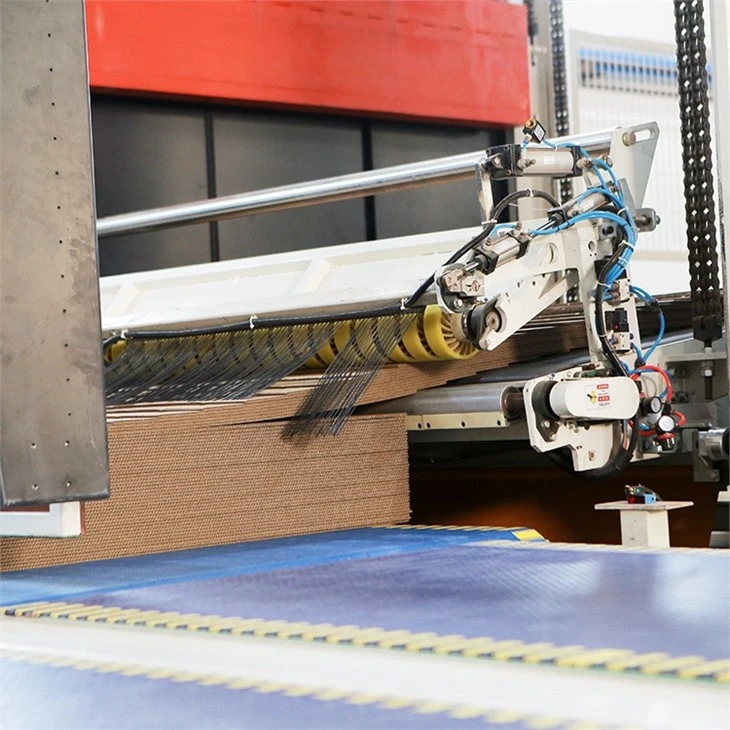

Augšējā un apakšējā slāņa dēļu padeves galā papīra presēšanai tiek izmantotas četras oglekļa šķiedras papīra presēšanas birstes grupas un pielāgo presēšanu atkarībā no dēļu garuma. Starp diviem aizmugurējiem augšējā un apakšējā slāņa transportēšanas segmentiem ir izvietots pneimatisko dēļu atbalsta dēlis un pneimatiskā dēļu presēšanas tērauda lente, lai automātiski kontrolētu pacelšanu, automātiski un droši atdalītu dēļus, kamēr tiek mainīti skursteņi un pasūtījumi.

Augšējā slāņa piekares grozu sakraušanu un apakšējā slāņa portāla tipa sakraušanu kontrolē servomotors, lai nodrošinātu stabilu pacelšanu.

Plakanās lentes veida sakraušanas un šķērseniskās izkraušanas funkcijas, ko izmanto augšējais un apakšējais slānis, var nodrošināt dēļu stabilu izvadi, kad tiek sasniegts iepriekš iestatītais sakraušanas skaits.

Aizmugurējās deflektora stāvokli var automātiski noregulēt ar maiņstrāvas servomotoru, lai nodrošinātu ātru pasūtījuma maiņu un efektīvu dēļu izvadi.

Lāzera attāluma{0}}mērīšanas ierīce var precīzi izmērīt sakraušanas augstumu.

Ar motorizētiem ratiņiem šķērsvirzienā izlādētie dēļi tiek ātri izvadīti. Ja nav motorizētu ratiņu, tiks nodrošināta transportēšanas un iepakošanas platforma.

Papīra transportēšanas siksna izmanto īpašu spriegošanas ierīci, kuru var viegli regulēt un kalpot ilgu kalpošanas laiku.

Operation monitoring of gantry type stacker's touch screen is achieved easily and visually.

Tehniskie parametri
